Nel mondo dell'automazione industriale, i PLC (Programmable Logic Controllers) Mitsubishi si sono affermati come una soluzione affidabile e potente per le applicazioni di controllo di processo. In qualità di fornitore dedicato di Mitsubishi PLC Control, ho assistito in prima persona all'impatto trasformativo che questi dispositivi possono avere in vari settori. In questo post del blog condividerò approfondimenti su come utilizzare in modo efficace i PLC Mitsubishi per il controllo dei processi, evidenziando modelli chiave e best practice.
Comprendere le nozioni di base dei PLC Mitsubishi
Prima di approfondire l'applicazione dei PLC Mitsubishi nel controllo di processo è fondamentale coglierne i concetti fondamentali. I PLC sono computer digitali progettati per ambienti industriali. Vengono utilizzati per automatizzare vari processi industriali, come il controllo dei macchinari su una catena di montaggio di fabbrica, il monitoraggio e la regolazione dei processi chimici e la gestione dei sistemi di distribuzione dell'energia.

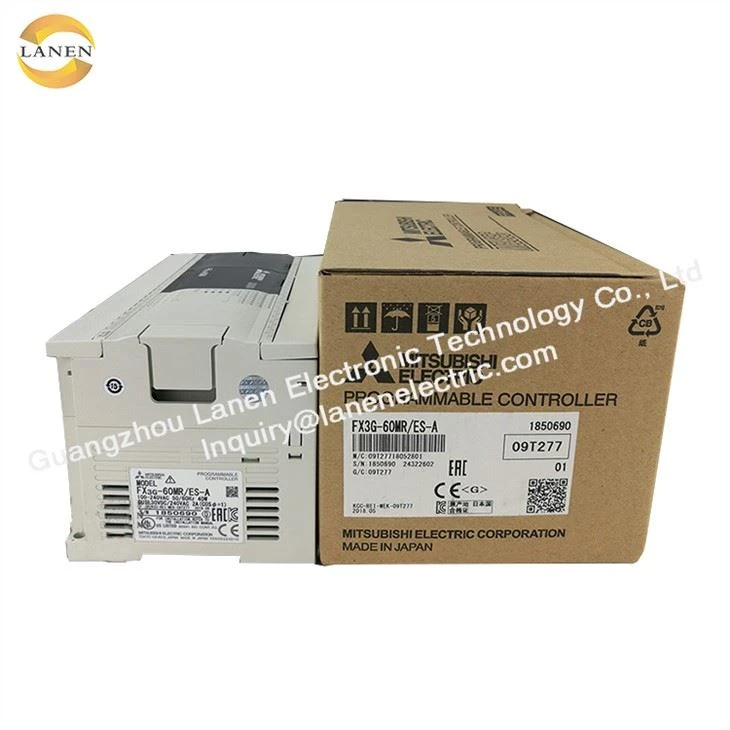

Mitsubishi offre un'ampia gamma di PLC, ciascuno su misura per esigenze specifiche. Ad esempio, ilControllo PLC Mitsubishi FX3G-60MT/ES - Un modulo logico Mitsubishi FX3Gè un'opzione compatta ed economica adatta per applicazioni su piccola scala. Dispone di 60 punti di ingresso/uscita, che lo rendono ideale per il controllo di macchine semplici o piccole linee di produzione. D'altra parte, ilMELSEC - Controllori programmabili Serie Q QC12Bè un controller ad alte prestazioni progettato per applicazioni di controllo di processo complesse e su larga scala. Offre funzionalità avanzate come elaborazione ad alta velocità, ampia capacità di memoria e supporto per più protocolli di comunicazione.
Selezione del PLC Mitsubishi adatto alla tua applicazione
Il primo passo nell'utilizzo dei PLC Mitsubishi per il controllo di processo è selezionare il modello appropriato. Durante il processo di selezione è necessario considerare diversi fattori:
1. Requisiti di input/output
Determina il numero di punti di input e output richiesti per la tua applicazione. Gli ingressi possono includere sensori che rilevano temperatura, pressione o posizione, mentre le uscite vengono utilizzate per controllare attuatori come motori, valvole o relè. Assicurati che il PLC che scegli disponga di punti I/O sufficienti per soddisfare le tue esigenze attuali e future.
2. Potenza di elaborazione
La complessità della vostra applicazione di controllo di processo determinerà la potenza di elaborazione richiesta. Per processi semplici con logica di base può essere sufficiente un PLC economico con velocità di elaborazione moderata. Tuttavia, per le applicazioni che implicano sequenziamento ad alta velocità, calcoli complessi o controllo in tempo reale, è necessario un PLC più potente, come la serie Q.
3. Esigenze di comunicazione
Le moderne applicazioni di controllo di processo spesso richiedono che i PLC comunichino con altri dispositivi, come HMI (Interfacce Uomo-Macchina), sistemi SCADA (Supervisory Control and Data Acquisition) o altri PLC. Verificare se il PLC supporta i protocolli di comunicazione richiesti, come Ethernet, Profibus o Modbus. ILMitsubishi MELSEC IQ - R RJ71GP21 - SX CC - Modulo di rete di rete di controllo Link IE Unità di comunicazione in fibra a doppio loopè un'opzione eccellente per consentire comunicazioni affidabili e ad alta velocità in reti complesse.
4. Linguaggio di programmazione
I PLC Mitsubishi supportano più linguaggi di programmazione, tra cui diagramma ladder, testo strutturato e diagramma a blocchi funzione. Scegli un PLC che supporti il linguaggio di programmazione con cui ti senti più a tuo agio o che sia più adatto alla tua applicazione.
Programmazione di PLC Mitsubishi per il controllo di processo
Una volta selezionato il PLC giusto, il passo successivo è la programmazione. Ecco i passaggi generali coinvolti:
1. Definire il processo
Comprendi il processo che vuoi controllare. Ciò include l'identificazione degli input, degli output e della logica che governa l'operazione. Crea un diagramma di flusso o un diagramma di processo per visualizzare il processo.
2. Selezionare un software di programmazione
Mitsubishi fornisce software di programmazione come GX Works3 per programmare i propri PLC. Installa il software sul tuo computer e collega il PLC al computer utilizzando un cavo appropriato.
3. Creare un programma
Utilizzando il linguaggio di programmazione selezionato, crea un programma che implementi la logica del tuo processo. Ad esempio, se stai controllando un nastro trasportatore, il tuo programma potrebbe includere la logica per avviare e arrestare il nastro in base alla presenza di oggetti rilevati dai sensori.
4. Test e debug
Prima di implementare il programma in un ambiente reale, testarlo utilizzando un simulatore o una configurazione di prova. Verificare eventuali errori o difetti logici e apportare le modifiche necessarie.
Esempio: utilizzo di un PLC Mitsubishi per il controllo della temperatura
Facciamo un semplice esempio di utilizzo di un PLC Mitsubishi per il controllo della temperatura in un forno industriale.
Passaggio 1: configurazione dell'hardware
- Collegare un sensore di temperatura (ingresso) al PLC. Il sensore misurerà la temperatura all'interno del forno e invierà i dati al PLC.
- Collegare un elemento riscaldante (uscita) al PLC. Il PLC controllerà la potenza fornita all'elemento riscaldante in base alla temperatura misurata.
Passaggio 2: programmazione
- Nella programmazione in diagramma ladder è possibile creare una logica che confronti la temperatura misurata con la temperatura impostata.
- Se la temperatura misurata è inferiore al setpoint, il PLC invierà un segnale per accendere l'elemento riscaldante.
- Una volta che la temperatura misurata raggiunge il setpoint, il PLC spegnerà l'elemento riscaldante.
Fase 3: monitoraggio e regolazione
- Utilizza un HMI per monitorare la temperatura e lo stato dell'elemento riscaldante in tempo reale.
- Se la temperatura non è stabile o sono presenti fluttuazioni, è possibile regolare i parametri PID (Proporzionale - Integrale - Derivativo) nel programma PLC per migliorare le prestazioni di controllo.
Incorporamento di moduli di espansione

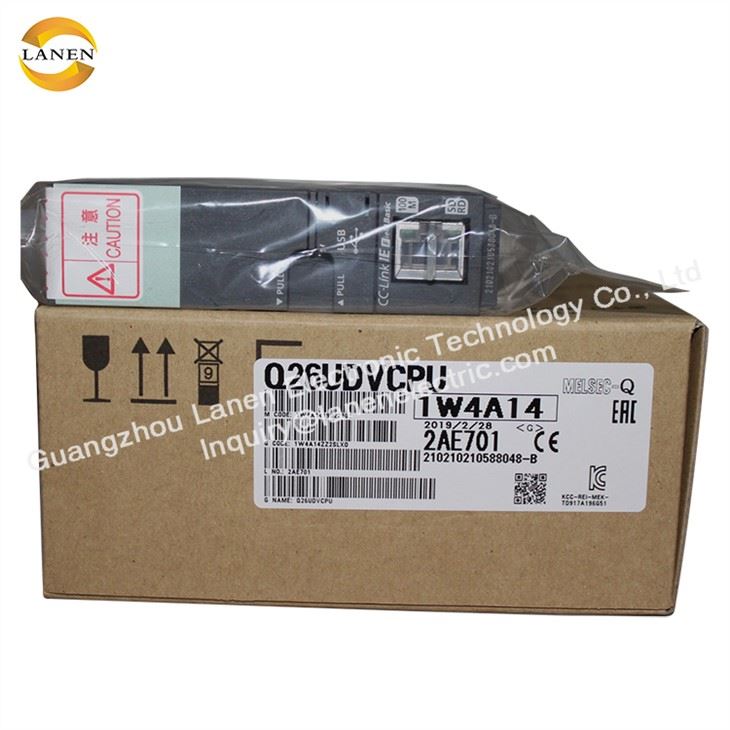

In molti casi, i punti I/O integrati di un PLC potrebbero non essere sufficienti per la tua applicazione. Mitsubishi offre una varietà di moduli di espansione che possono essere utilizzati per aumentare la capacità I/O. Ad esempio, ilUnità di uscita transistor elettrico Mitsubishi PLC A1SY82 Melsecpuò essere utilizzato per aggiungere ulteriori punti di uscita quando si controllano più attuatori.
Funzionalità avanzate per il controllo di processi complessi
Per applicazioni di controllo di processo più complesse, i PLC Mitsubishi offrono funzionalità avanzate come il controllo del movimento, il controllo PID e la registrazione dei dati.
Controllo del movimento
I PLC Mitsubishi possono essere utilizzati per controllare il movimento dei motori, come servomotori o motori passo-passo. Ciò è utile in applicazioni quali bracci robotici, macchine CNC e sistemi di trasporto. ILMitsubishi PLC Q12PRHCPU Melsec Electric Q - Serie Controllo logico programmabilesupporta funzioni avanzate di controllo del movimento, consentendo un controllo del movimento preciso e fluido.
Controllo PID
Il controllo PID è un algoritmo di controllo ampiamente utilizzato per mantenere una variabile di processo, come temperatura, pressione o portata, al setpoint desiderato. I PLC Mitsubishi dispongono di funzioni di controllo PID integrate che possono essere facilmente configurate e ottimizzate per diverse applicazioni.
Registrazione dei dati
La registrazione dei dati è essenziale per monitorare e analizzare le prestazioni di un processo. I PLC Mitsubishi possono raccogliere e archiviare dati, quali temperatura, pressione e tempo di funzionamento, che possono essere utilizzati per la risoluzione dei problemi, la manutenzione e il miglioramento dei processi.
Conclusione
I PLC Mitsubishi offrono una soluzione completa e flessibile per le applicazioni di controllo di processo. Comprendendo le nozioni di base, selezionando il modello giusto e utilizzando le tecniche di programmazione appropriate, è possibile utilizzare in modo efficace i PLC Mitsubishi per automatizzare e ottimizzare i processi industriali.
Se sei interessato a scoprire in che modo i PLC Mitsubishi possono apportare vantaggi alle tue applicazioni di controllo di processo o hai domande sui nostri prodotti, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad assistervi nella scelta delle soluzioni giuste per le vostre esigenze specifiche e guidarvi attraverso il processo di implementazione.
